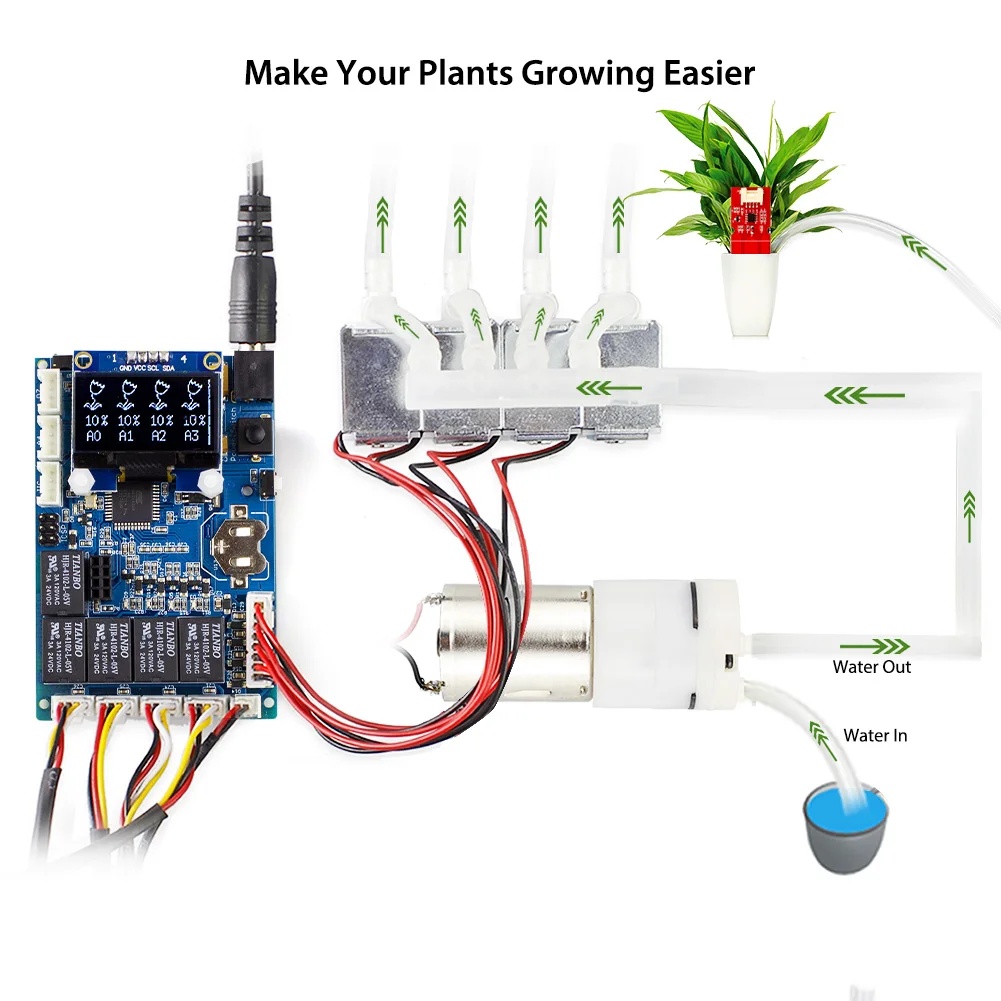

Создание умного сада – это не только модно, но и практично. Автоматизация полива и мониторинг состояния почвы позволяют существенно экономить воду, время и усилия, а также повышают урожайность. Эта статья предоставит вам пошаговое руководство по созданию умного сада с минимальными затратами, используя Arduino и ESP32. Мы рассмотрим выбор датчиков, программирование и настройку системы полива, а также поговорим о масштабируемости и настройке под ваши конкретные нужды.

Выбор оборудования: что нам понадобится

Прежде чем приступить к созданию умного сада, необходимо определиться с оборудованием. Вот список необходимых компонентов:

•
  Arduino или ESP32:

  ESP32 предпочтительнее из-за встроенного Wi-Fi, что позволит вам удаленно контролировать и управлять системой.
•
  Датчик влажности почвы:

  Он измеряет уровень влажности почвы и передает данные на Arduino/ESP32. Существуют резистивные и емкостные датчики. Емкостные датчики более долговечны, так как не подвержены коррозии.
•
  Реле:

  Используется для управления электромагнитным клапаном, который открывает и закрывает подачу воды.
•
  Электромагнитный клапан:

  Открывает и закрывает подачу воды в систему полива.
•
  Источник питания:

  Обеспечивает питание всех компонентов системы.
•
  Соединительные провода:

  Для соединения всех компонентов между собой.
•
  Корпус для электроники:

  Защищает электронику от влаги и пыли.

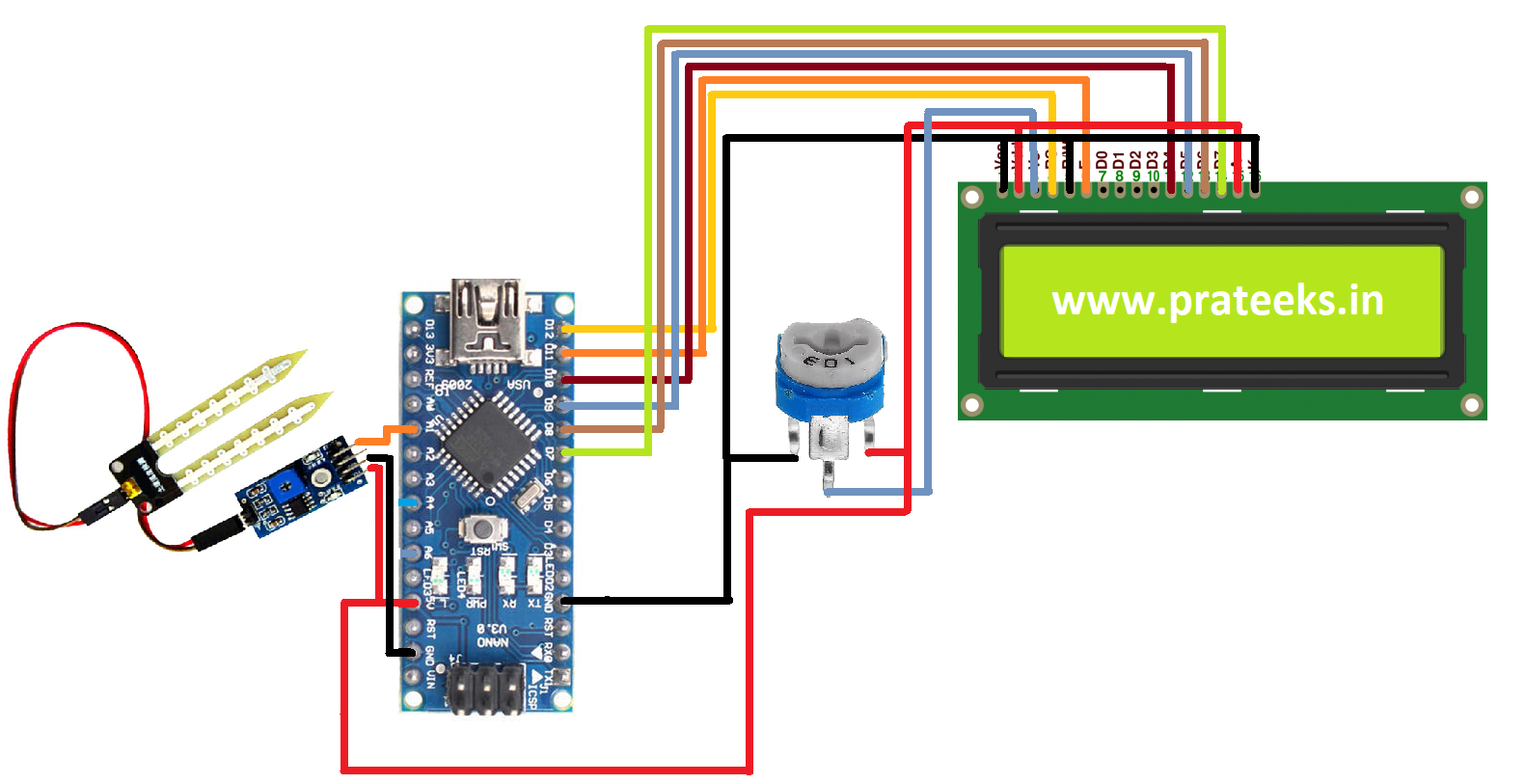

Шаг 1: Подключение датчика влажности почвы

Подключите датчик влажности почвы к Arduino/ESP32. Обычно датчик имеет три вывода: VCC, GND и выходной сигнал (Analog Output). Подключите VCC к 5V (или 3.3V для ESP32), GND к GND, а выходной сигнал к аналоговому входу Arduino/ESP32 (например, A0).

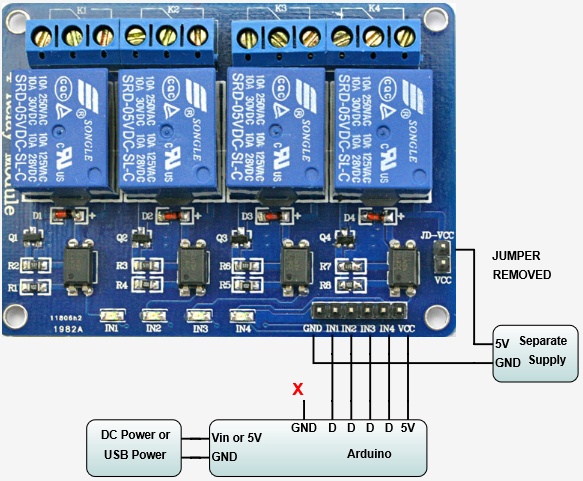

Шаг 2: Подключение реле и электромагнитного клапана

Подключите реле к цифровому выходу Arduino/ESP32. Реле позволяет управлять питанием электромагнитного клапана. Подключите электромагнитный клапан к реле, обеспечив питание через реле. Важно: Подключение электромагнитного клапана должно выполняться с соблюдением правил электробезопасности. Если вы не уверены в своих знаниях, обратитесь к специалисту.

Шаг 3: Программирование Arduino/ESP32

Теперь приступаем к программированию. Пример кода для Arduino (или ESP32, с небольшими изменениями) представлен ниже. Этот код считывает данные с датчика влажности почвы и включает/выключает электромагнитный клапан, когда влажность почвы опускается ниже заданного порога.

// Define the sensor and relay pins
const int sensorPin = A0;
const int relayPin = 2;

// Define the threshold for soil moisture
const int moistureThreshold = 400;

void setup() {
  Serial.begin(9600);
  pinMode(relayPin, OUTPUT);
}

void loop() {
  // Read the sensor value
  int sensorValue = analogRead(sensorPin);

  Serial.print("Sensor Value: ");
  Serial.println(sensorValue);

  // Control the relay based on the sensor value
  if (sensorValue < moistureThreshold) {
    digitalWrite(relayPin, HIGH); // Turn on the relay (open the valve)
    Serial.println("Valve Open");
  } else {
    digitalWrite(relayPin, LOW); // Turn off the relay (close the valve)
    Serial.println("Valve Closed");
  }

  delay(5000); // Wait 5 seconds before reading again
}

Этот код является базовым примером. Вы можете расширить его, добавив функции для:

•
  Настройка расписания полива:

  Полив может выполняться по заданному расписанию, независимо от показаний датчика влажности.
•
  Удаленный контроль:

  Использование ESP32 позволяет вам удаленно контролировать и управлять системой полива через веб-интерфейс или мобильное приложение.
•
  Логирование данных:

  Запись данных о влажности почвы и времени полива для последующего анализа и оптимизации системы.

Шаг 4: Калибровка и тестирование

После подключения и программирования необходимо откалибровать датчик влажности почвы. Для этого поместите датчик в сухую почву и запишите значение. Затем поместите датчик в мокрую почву и запишите значение. Используйте эти значения для корректировки кода и определения оптимального порога влажности.

Протестируйте систему, убедившись, что электромагнитный клапан открывается и закрывается правильно, когда влажность почвы опускается ниже и поднимается выше заданного порога.

Шаг 5: Развертывание и масштабирование

После успешного тестирования можно развернуть систему в саду. Установите корпус для электроники, чтобы защитить ее от влаги и пыли. Рассмотрите возможность масштабирования системы, добавив больше датчиков и электромагнитных клапанов для полива разных зон сада.

Советы по экономии:

• Используйте переработанные материалы для корпуса.
• Покупайте датчики и реле у разных поставщиков, чтобы найти самые выгодные цены.
• По возможности используйте бесплатные библиотеки и программное обеспечение.

Создание умного сада с использованием Arduino и ESP32 – это увлекательный и полезный проект. Он не только поможет вам экономить воду и время, но и позволит вам получить ценные знания в области электроники и программирования. Удачи!

В современном мире, где дети проводят все больше времени, взаимодействуя с экранами, важно найти способы сделать это время не только развлекательным, но и полезным. Экологичный гейминг – отличный способ объединить обучение, творчество и заботу об окружающей среде. В этой статье мы предоставим пошаговую инструкцию по созданию AR (Augmented Reality, дополненная реальность) игры для детей с использованием Arduino и переработанных материалов. Эта игра не только развлечет ребенка, но и познакомит его с основами программирования, электроники и принципами переработки.

Необходимые материалы и инструменты

Прежде чем приступить к созданию игры, необходимо собрать необходимые материалы. Это поможет избежать задержек и упростит процесс.

•
  Arduino Uno или Nano:

  Микроконтроллер, который будет управлять AR-элементами.
•
  Ультразвуковой датчик расстояния (HC-SR04):

  Для определения расстояния до объекта и активации AR-элементов.
•
  LED-индикаторы:

  Для визуального отображения информации в игре.
•
  Переработанные материалы:

  Картонные коробки, пластиковые бутылки, старые игрушки – все, что можно использовать для создания игрового поля и AR-объектов.
•
  Провода-перемычки:

  Для подключения датчиков и LED-индикаторов к Arduino.
•
  Резисторы:

  Для ограничения тока, протекающего через LED-индикаторы.
•
  Макетная плата (breadboard):

  Для удобного соединения компонентов без пайки.
•
  USB-кабель:

  Для подключения Arduino к компьютеру.
•
  Компьютер с установленной средой разработки Arduino IDE.

•
  Клей, ножницы, краски (для оформления игрового поля и AR-объектов).


Шаг 1: Создание игрового поля и AR-объектов

Игровое поле может быть создано из картонной коробки или нескольких соединенных картонных листов. AR-объекты можно сделать из пластиковых бутылок, старых игрушек или других переработанных материалов. Например, можно сделать картонные фигурки животных, которые будут появляться в AR при приближении к определенным точкам на игровом поле.

Важно, чтобы AR-объекты были достаточно большими и заметными, чтобы их можно было легко увидеть и взаимодействовать с ними. Можно использовать краски и другие материалы для украшения игрового поля и AR-объектов, чтобы сделать игру более привлекательной для детей.

Шаг 2: Подключение датчика расстояния и LED-индикаторов к Arduino

Подключите ультразвуковой датчик расстояния HC-SR04 к Arduino, следуя стандартной схеме подключения. Обычно это включает в себя подключение VCC к 5V, GND к GND, Trig к цифровому пину Arduino и Echo к другому цифровому пину. Подключите LED-индикаторы через резисторы к цифровым пинам Arduino. Резистор ограничивает ток, чтобы LED не перегорел.

Пример подключения:

•
  HC-SR04 Trig:

  Цифровой пин 9 Arduino
•
  HC-SR04 Echo:

  Цифровой пин 10 Arduino
•
  LED 1:

  Цифровой пин 13 Arduino (с резистором 220 Ом)
•
  LED 2:

  Цифровой пин 12 Arduino (с резистором 220 Ом)

Шаг 3: Написание кода Arduino

Напишите код Arduino, который будет считывать данные с ультразвукового датчика расстояния и активировать LED-индикаторы в зависимости от расстояния до объекта. Например, при приближении к AR-объекту LED может загореться, сигнализируя о том, что объект активирован.

Пример кода:

const int trigPin = 9;
const int echoPin = 10;
const int ledPin1 = 13;
const int ledPin2 = 12;

long duration;
int distance;

void setup() {
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
  pinMode(ledPin1, OUTPUT);
  pinMode(ledPin2, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  // Измеряем расстояние
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);
  duration = pulseIn(echoPin, HIGH);
  distance = duration * 0.034 / 2;

  Serial.print("Distance: ");
  Serial.print(distance);
  Serial.println(" cm");

  // Активируем LED в зависимости от расстояния
  if (distance < 20) {
    digitalWrite(ledPin1, HIGH);
    digitalWrite(ledPin2, LOW);
  } else {
    digitalWrite(ledPin1, LOW);
    digitalWrite(ledPin2, LOW);
  }

  delay(100);
}

Этот код измеряет расстояние до объекта и, если расстояние меньше 20 см, зажигает первый LED. Если расстояние больше 20 см, оба LED гаснут. Можно изменить эти значения в соответствии с потребностями.

Шаг 4: Загрузка кода на Arduino и тестирование

Загрузите код на Arduino с помощью Arduino IDE. Откройте Serial Monitor, чтобы видеть измеренное расстояние. Подвигайтесь рядом с датчиком расстояния, чтобы увидеть, как меняется измеренное расстояние и как загораются LED-индикаторы. Отрегулируйте порог расстояния и поведение LED-индикаторов по мере необходимости.

Шаг 5: Интеграция AR-объектов и создание игрового процесса

Разместите AR-объекты на игровом поле в стратегически важных местах. Настройте код Arduino, чтобы активировать определенные LED-индикаторы или другие эффекты при обнаружении AR-объекта. Можно создать различные сценарии игры, где дети должны решать головоломки или выполнять задания, чтобы продвигаться по игровому полю.

Например, можно создать игру, где дети должны найти все AR-объекты на игровом поле, чтобы открыть секретный сундук с сокровищами. Или можно создать игру, где дети должны использовать AR-объекты для решения головоломок и продвижения по сюжету.

Советы и рекомендации

• Используйте различные типы AR-объектов, такие как карточки, кубики или фигурки.
• Используйте различные типы LED-индикаторов, такие как RGB LED или светодиодные ленты.
• Добавьте звуковые эффекты или музыку для усиления игрового процесса.
• Позвольте детям участвовать в процессе проектирования и разработки игры.

Этот проект поможет детям изучить основы электроники, программирования и дизайна игр. Это также отличный способ для них проявить творчество и развить навыки решения проблем.

Ключевые слова:

Arduino, электроника, программирование, AR, игра, дети, STEM, обучение.

В эпоху цифровой перегрузки электронный мусор становится все более острой проблемой. Но что, если превратить эту проблему в источник вдохновения? Арт-инсталляция из переработанной электроники – это не только креативный способ самовыражения, но и мощное заявление об устойчивом развитии и переосмыслении ценностей. Эта статья проведет вас через процесс создания такой инсталляции, используя Arduino для придания ей интерактивности и зрелищности.

Этап 1: Сбор и Подготовка Материалов

Первый и, пожалуй, самый важный этап – это сбор материалов. Ищите старые компьютеры, ноутбуки, телефоны, принтеры, мониторы – все, что содержит электронные компоненты. Выброшенные электронные устройства можно найти в пунктах приема вторсырья, на барахолках, или даже попросить у знакомых. Будьте осторожны при работе с электронным мусором: некоторые компоненты могут содержать опасные вещества. Используйте перчатки и защитные очки.

После сбора необходимо провести сортировку и очистку. Отделите полезные компоненты (светодиоды, микросхемы, провода, кнопки, динамики) от не нужного мусора. Очистите компоненты от пыли и грязи. Если вы планируете использовать корпуса устройств, убедитесь, что они в достаточно хорошем состоянии.

Этап 2: Концепция и Проектирование

Прежде чем приступить к сборке, необходимо продумать концепцию вашей инсталляции. Что вы хотите сказать своим произведением искусства? Какую эмоцию вы хотите вызвать у зрителя? Определитесь с формой, размером и общей эстетикой вашей инсталляции. Нарисуйте эскизы, сделайте наброски, экспериментируйте с различными идеями.

Подумайте об интерактивных элементах. Как зритель будет взаимодействовать с вашей инсталляцией? Используете ли вы датчики движения, кнопки, сенсорные экраны? Как Arduino будет управлять светодиодами, звуками и другими эффектами?

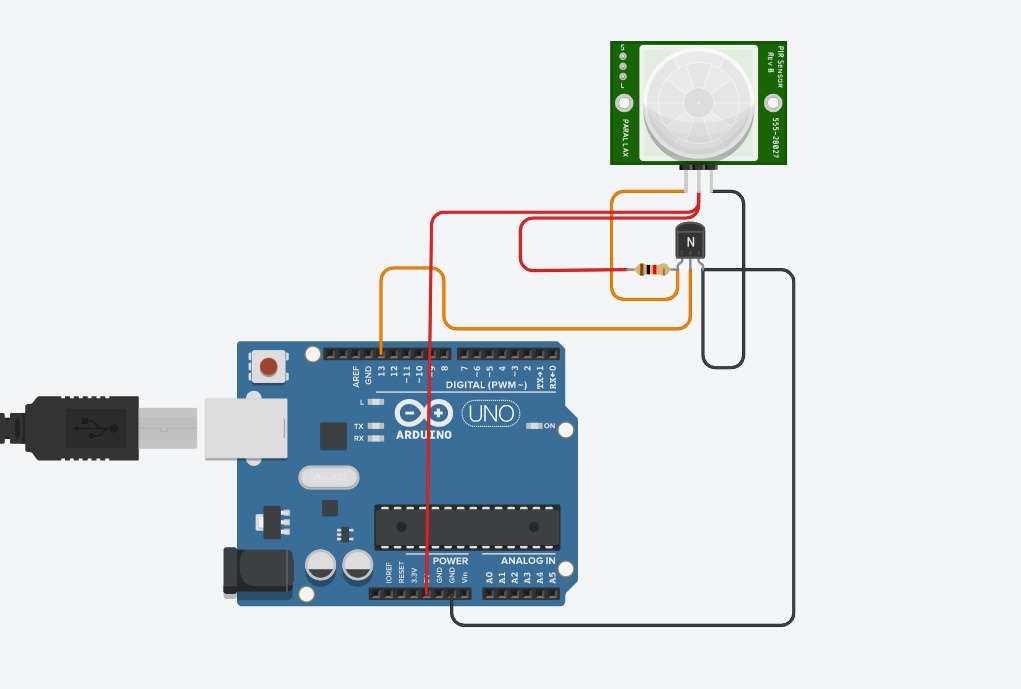

Этап 3: Подключение Датчиков и Компонентов к Arduino

Arduino – это микроконтроллер, который позволит вам запрограммировать интерактивные элементы вашей инсталляции. Вам понадобится Arduino плата (например, Arduino Uno), провода для подключения, светодиоды, кнопки, датчики (например, датчик движения PIR, датчик освещенности LDR) и другие компоненты.

Подключите компоненты к Arduino в соответствии со схемами подключения. Используйте макетную плату (breadboard) для удобства экспериментов. Обязательно проверьте правильность подключения, чтобы избежать повреждения компонентов.

Этап 4: Написание Кода для Arduino

Теперь пришло время написать код для Arduino. Код будет управлять светодиодами, звуками и другими эффектами в зависимости от действий зрителя или внешних условий. Используйте Arduino IDE для написания и загрузки кода на плату Arduino.

Пример простого кода для управления светодиодом:

int ledPin = 13;

void setup() {
  pinMode(ledPin, OUTPUT);
}

void loop() {
  digitalWrite(ledPin, HIGH);
  delay(1000);
  digitalWrite(ledPin, LOW);
  delay(1000);
}



Этот код просто зажигает и гасит светодиод, подключенный к пину 13.  Вы можете изменить этот код, чтобы добавить другие функции, такие как управление яркостью светодиода, изменение цвета, воспроизведение звуков, и т.д.

Этап 5: Сборка и Финальная Отладка

После того, как код написан и протестирован, приступайте к сборке инсталляции.  Соберите все компоненты вместе, закрепите их на корпусах устройств, проложите провода.  Убедитесь, что все соединения надежны и безопасны.



Проведите финальную отладку.  Проверьте работу всех интерактивных элементов.  Убедитесь, что код работает правильно и что инсталляция выглядит так, как вы задумывали.  Внесите необходимые корректировки.

Советы и Рекомендации



Не бойтесь экспериментировать.  Используйте свою фантазию и креативность.

Изучайте документацию Arduino и другие ресурсы для получения дополнительной информации.

Обратитесь к сообществу Arduino для получения помощи и советов.

Подумайте об экологическом аспекте вашей инсталляции.  Используйте переработанные материалы и энергосберегающие технологии.


Создание арт-инсталляции из переработанной электроники – это увлекательный и полезный проект, который позволит вам проявить свою креативность, узнать много нового и внести свой вклад в защиту окружающей среды.

В современном мире Интернета вещей (IoT) сбор и обработка данных от подключенных устройств становятся все более важными. Часто требуется отправлять данные с микроконтроллеров, таких как ESP32, в централизованное хранилище, например, локальную базу данных PostgreSQL. Эта статья представляет собой продвинутое руководство по созданию надежной и эффективной системы для этой задачи, используя MQTT для асинхронной передачи данных и WebSockets для двусторонней связи и управления. Мы рассмотрим не только базовую настройку, но и углубимся в оптимизацию производительности, безопасность, обработку ошибок и масштабируемость, чтобы предоставить готовое решение для профессионального применения.

Архитектура системы

Наша система будет состоять из трех основных компонентов:

•
  ESP32:

  Микроконтроллер, собирающий данные (например, показания датчиков) и отправляющий их через MQTT брокер.
•
  MQTT брокер:

  Промежуточный программный компонент, принимающий данные от ESP32 и перенаправляющий их подписчикам. Можно использовать Mosquitto, HiveMQ или другие брокеры.
•
  PostgreSQL сервер:

  Локальная база данных для хранения полученных данных. Сервер будет подключен к MQTT брокеру через WebSocket-соединение для получения данных и выполнения команд.

Настройка ESP32

Для работы с MQTT на ESP32 потребуется библиотека, например, PubSubClient. Пример кода:

#include <WiFi.h>
#include <PubSubClient.h>

const char* mqtt_server = "your_mqtt_broker_ip";
const char* mqtt_user = "your_mqtt_user";
const char* mqtt_password = "your_mqtt_password";
const char* mqtt_topic = "sensor/data";

WiFiClient espClient;
PubSubClient client(espClient);

void setup() {
  Serial.begin(115200);
  WiFi.begin("your_wifi_ssid", "your_wifi_password");

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("Connected to WiFi");

  client.begin(mqtt_server, 1883, mqtt_user, mqtt_password);
}

void loop() {
  if (client.connected()) {
    float sensorValue = analogRead(34); // Пример: чтение аналогового датчика
    String data = "{\"sensor\": " + String(sensorValue) + "}";
    client.publish(mqtt_topic, data.c_str());
    Serial.println("Published: " + data);
    delay(5000);
  } else {
    Serial.println("Reconnecting to MQTT broker...");
    reconnect();
  }
}

void reconnect() {
  while (!client.connected()) {
    Serial.println("Attempting MQTT connection...");
    if (client.connect()) {
      Serial.println("Connected to MQTT broker");
    } else {
      Serial.println("MQTT connect failed, retrying...");
      delay(5000);
    }
  }
}

Важно:

Замените `your_mqtt_broker_ip`, `your_mqtt_user`, `your_mqtt_password`, `your_mqtt_ssid` и `your_wifi_password` на ваши реальные значения.

Настройка PostgreSQL

Создайте таблицу для хранения данных:

CREATE TABLE sensor_data (
    id SERIAL PRIMARY KEY,
    sensor_value FLOAT,
    timestamp TIMESTAMP DEFAULT NOW()
);

Создание WebSocket сервера для PostgreSQL

Для двусторонней связи и получения данных из MQTT брокера PostgreSQL серверу потребуется WebSocket сервер. Можно использовать Node.js с библиотекой `ws` или Python с библиотекой `websockets`. Пример на Node.js:

const WebSocket = require('ws');
const MQTTClient = require('mqtt').connect('your_mqtt_broker_ip', 1883);

const wss = new WebSocket.Server({ port: 8080 });

MQTTClient.on('connect', () => {
  console.log('Connected to MQTT broker');
  MQTTClient.subscribe('sensor/data');
});

MQTTClient.on('message', (topic, message) => {
  console.log(`Received message on topic ${topic}: ${message}`);
  wss.clients.forEach(client => {
    if (client.readyState === WebSocket.OPEN) {
      client.send(message);
    }
  });
});

wss.on('connection', ws => {
    console.log('Client connected');
    ws.on('close', () => {
        console.log('Client disconnected');
    });
});

Важно:

Замените `your_mqtt_broker_ip` на IP-адрес вашего MQTT брокера. Этот сервер будет принимать сообщения с MQTT брокера и перенаправлять их клиентам WebSocket.

После получения данных через WebSocket, необходимо добавить логику для записи в базу данных PostgreSQL. Это можно сделать с помощью драйвера PostgreSQL для Node.js или другого языка программирования.

Оптимизация производительности и масштабируемость

•
  Использование бинарного протокола MQTT:

  Повышает эффективность передачи данных.
•
  Кэширование данных:

  Для уменьшения нагрузки на базу данных.
•
  Шардинг базы данных:

  Для горизонтального масштабирования.
•
  Использование очередей сообщений:

  Для асинхронной обработки данных.
•
  Оптимизация запросов к базе данных:

  Использование индексов и правильная структура запросов.

Безопасность

•
  Использование TLS/SSL:

  Для шифрования трафика MQTT и WebSocket.
•
  Аутентификация и авторизация:

  Для контроля доступа к MQTT брокеру и WebSocket серверу.
•
  Валидация данных:

  Для предотвращения SQL-инъекций и других атак.
•
  Регулярные обновления:

  Обновление всех компонентов системы для устранения известных уязвимостей.

Обработка ошибок

•
  Логирование:

  Запись всех ошибок и предупреждений для отладки и мониторинга.
•
  Повторные попытки подключения:

  Автоматические повторные попытки подключения к MQTT брокеру и базе данных.
•
  Оповещения:

  Отправка уведомлений администраторам в случае возникновения критических ошибок.

Эта архитектура обеспечивает надежную и масштабируемую систему сбора и обработки данных с устройств IoT, обеспечивая высокую производительность, безопасность и отказоустойчивость.

#Теги: IoT, MQTT, WebSocket, PostgreSQL, Node.js, безопасность, масштабируемость, обработка ошибок.

Представьте себе: вы сидите вечером, читаете книгу, и вдруг из вашей самодельной системы раздается во весь голос: “Неправда!” или “Спешите, дети, спешите!”. Звучит абсурдно, но вполне реализуемо с помощью Arduino и немного творческого подхода. Эта статья расскажет вам, как это сделать, и даже предложит проект самообучающейся светодиодной гирлянды, реагирующей на эти реплики, создавая уникальную и юмористическую атмосферу.

Шаг 1: Создание базы данных реплик Станиславского

Первый шаг – это собрать базу данных фраз, характерных для Константина Станиславского и его метода. Это могут быть знаменитые цитаты, фразы из его книг и пьес, или даже просто слова и выражения, которые вы ассоциируете с его стилем. Чем больше у вас будет фраз, тем более “разнообразным” будет ваш Arduino-актер.

Создайте текстовый файл (например, `stanislavski_quotes.txt`) и запишите в него каждую фразу на отдельной строке. Например:

Неправда!
Спешите, дети, спешите!
Наблюдайте!
Вдохновение!
Эмоциональная память!
Начните с физического!
Помните о цели!
Ощутите!
Погрузитесь!

Шаг 2: Код Arduino для генерации случайных фраз

Теперь напишем код для Arduino, который будет читать этот файл и генерировать случайные фразы. Вам понадобится библиотека `SD` для работы с SD-картой (если вы будете хранить файл на ней), либо просто используйте внутреннюю память Arduino для хранения небольшого набора фраз.

Пример кода (использует внутреннюю память):

String stanislavskiQuotes[] = {
  "Неправда!",
  "Спешите, дети, спешите!",
  "Наблюдайте!",
  "Вдохновение!",
  "Эмоциональная память!",
  "Начните с физического!",
  "Помните о цели!",
  "Ощутите!",
  "Погрузитесь!"
};

int numQuotes = sizeof(stanislavskiQuotes) / sizeof(stanislavskiQuotes[0]);

void setup() {
  Serial.begin(9600);
  randomSeed(analogRead(0)); // Инициализация генератора случайных чисел
}

void loop() {
  int randomIndex = random(numQuotes);
  Serial.println(stanislavskiQuotes[randomIndex]);
  delay(3000); // Пауза между фразами
}

Загрузите этот код на вашу Arduino. Теперь она будет случайным образом выводить фразы Станиславского в Serial Monitor. Вы можете подключить динамик к Arduino и воспроизводить эти фразы, используя библиотеку `SoftwareSerial` и подходящий модуль синтеза речи (Text-to-Speech).

Шаг 7: Создание самообучающейся светодиодной гирлянды

Теперь самое интересное – создание самообучающейся светодиодной гирлянды, которая будет реагировать на реплики Arduino. Вам понадобятся:

• Несколько светодиодов (RGB предпочтительнее для большего разнообразия)
• Резисторы для ограничения тока светодиодов
• Arduino
• Микрофон (для обнаружения звука)

Идея заключается в том, чтобы использовать микрофон для обнаружения звука, генерируемого Arduino (или записанного вами). Когда Arduino произносит фразу, микрофон фиксирует звук, и Arduino начинает мигать светодиодами в определенной последовательности. Например:

• “Неправда!” – быстрое мигание красным
• “Спешите, дети, спешите!” – плавное увеличение яркости всех светодиодов
• “Наблюдайте!” – последовательное включение светодиодов по всей гирлянде

Для реализации этой функции вам понадобится библиотека для работы с микрофоном и обработкой звука. Вы можете использовать алгоритмы обнаружения ключевых слов (keyword spotting), чтобы Arduino “понимал”, какую фразу он произнес, и реагировал соответствующим образом.

Для “самообучения” можно использовать более сложные алгоритмы, такие как машинное обучение. Например, можно обучить нейронную сеть распознавать фразы Станиславского по их акустическим характеристикам. Затем Arduino сможет генерировать фразы, которые звучат как Станиславский, даже если они не были заранее запрограммированы.

Шаг 7: Расширенные возможности и идеи

Этот проект можно расширить и улучшить множеством способов:

• Добавление датчиков движения для создания более интерактивного опыта.
• Использование голосового управления для выбора фраз, которые будет произносить Arduino.
• Создание веб-интерфейса для управления Arduino и настройки параметров гирлянды.
• Интеграция с социальными сетями, чтобы делиться своими творениями с другими.

Главное – не бояться экспериментировать и давать волю своей фантазии. Создание Arduino-проектов – это отличный способ проявить свою креативность и получить удовольствие от процесса. И кто знает, может быть, ваш Arduino-актер станет настоящей звездой!
