Оптимизация энергопотребления микроконтроллеров: пошаговая инструкция для профессионалов и скрытые возможности ARM Cortex-M.

В современном мире встраиваемых систем, где устройства все чаще питаются от батарей или аккумуляторов, оптимизация энергопотребления микроконтроллеров становится критически важной задачей. Увеличение времени автономной работы, снижение тепловыделения и минимизация затрат на электроэнергию – вот лишь некоторые из преимуществ грамотной оптимизации. Эта статья предназначена для профессионалов, работающих с микроконтроллерами, и предоставит пошаговое руководство по снижению энергопотребления, с акцентом на особенности архитектуры ARM Cortex-M.

Понимание энергопотребления микроконтроллеров

Энергопотребление микроконтроллера можно разделить на две основные категории: статическое (или режим ожидания) и динамическое (или активное). Статическое энергопотребление связано с утечками тока даже когда микроконтроллер “не делает ничего”. Динамическое энергопотребление зависит от частоты тактирования, напряжения питания, активности периферийных устройств и количества переключений логических элементов.

Шаг 1: Выбор подходящего микроконтроллера

Первый и самый важный шаг – это выбор микроконтроллера, разработанного с учетом низкого энергопотребления. Обратите внимание на следующие характеристики:

•
  Напряжение питания:


  Более низкое напряжение питания напрямую приводит к снижению потребляемой мощности (P = V * I).

•
  Режимы пониженного энергопотребления:


  Современные микроконтроллеры предлагают широкий спектр режимов пониженного энергопотребления, таких как Stop, Deep Sleep, Standby и Power-down. Важно понимать различия между ними и выбирать наиболее подходящий для конкретного приложения.

•
  Тип ядра:


  ARM Cortex-M, благодаря своей архитектуре, предлагает хорошие возможности для оптимизации энергопотребления. В частности, Cortex-M4 и Cortex-M7 имеют расширенные возможности, такие как аппаратное умножение и DMA, которые могут снизить нагрузку на процессор и уменьшить энергопотребление.

•
  Процесс изготовления:

  Более современные технологии изготовления (например, 28нм или 14нм) обычно обеспечивают более низкое энергопотребление по сравнению с более старыми технологиями.

Шаг 2: Оптимизация программного обеспечения

Программное обеспечение играет ключевую роль в энергопотреблении микроконтроллера. Вот несколько советов:

•
  Оптимизация циклов:

  Уменьшите количество и сложность циклов. Используйте аппаратные возможности, такие как DMA (Direct Memory Access), чтобы перенести данные без участия процессора.
•
  Управление тактовой частотой:

  Запускайте процессор на минимально необходимой частоте. Динамическое управление частотой (Dynamic Frequency Scaling, DFS) позволяет автоматически регулировать частоту в зависимости от текущей нагрузки.
•
  Использование аппаратных прерываний:

  Используйте прерывания вместо опроса для экономии энергии. Периферийные устройства, которые не требуют постоянного внимания, могут быть настроены на работу в режиме прерываний.
•
  Оптимизация функций:


  Профилируйте код, чтобы выявить наиболее энергозатратные функции и оптимизировать их. Используйте компилятор с опциями оптимизации, такими как -Os (оптимизация размера) и -O3 (максимальная оптимизация).

•
  Управление периферийными устройствами:

  Отключайте периферийные устройства, когда они не используются. Включайте их только при необходимости.

Шаг 3: Скрытые возможности ARM Cortex-M для оптимизации энергопотребления

ARM Cortex-M предлагают ряд скрытых возможностей для оптимизации энергопотребления:

•
  Ultra Low Power (ULP) Modes:


  Некоторые микроконтроллеры Cortex-M предлагают режимы ULP, которые позволяют достичь чрезвычайно низкого энергопотребления, обычно в диапазоне нескольких микроампер.

•
  Clock Gating:

  Механизм Clock Gating позволяет отключать тактовые сигналы для неиспользуемых периферийных устройств и логических блоков, что значительно снижает статическое энергопотребление.
•
  Power Domain Isolation:

  Эта функция позволяет изолировать различные домены питания внутри микроконтроллера, позволяя отключать питание отдельных блоков без влияния на работу других.
•
  Retained Registers:


  Некоторые микроконтроллеры Cortex-M имеют регистры, которые сохраняют свое состояние при переходе в режим пониженного энергопотребления. Это позволяет быстро восстановить работу системы без необходимости перезагрузки и повторной инициализации.

• Hardware Floating-Point Unit (FPU):


  Использование FPU для выполнения операций с плавающей точкой может быть более энергоэффективным, чем программная эмуляция.

Шаг 4: Использование инструментов профилирования и анализа энергопотребления

Для точного измерения и анализа энергопотребления микроконтроллера необходимо использовать специализированные инструменты:

•

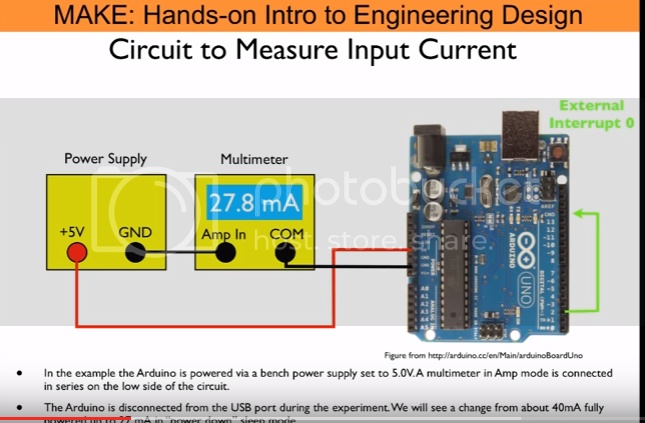

  Многометры:

  Позволяют измерять ток и напряжение в режиме реального времени, что позволяет определить источники энергопотребления.
•
  Эмуляторы отладки:

  Некоторые эмуляторы отладки предоставляют возможности профилирования энергопотребления.
•
  Профилировщики кода:

  Помогают выявить наиболее энергозатратные участки кода.

Заключение

Оптимизация энергопотребления микроконтроллеров – это сложный, но важный процесс. Следуя шагам, описанным в этой статье, и используя соответствующие инструменты, вы сможете значительно снизить энергопотребление ваших встраиваемых систем, что приведет к увеличению времени автономной работы, снижению тепловыделения и улучшению общей эффективности.
