Как создать умный домашний огород с Arduino: от мониторинга почвы до автоматического полива.

В современном мире, где технологии проникают во все сферы нашей жизни, идея умного домашнего огорода становится все более привлекательной. Это не просто модный тренд, а реальный способ повысить урожайность, экономить воду и время, а также получить максимум удовольствия от процесса выращивания овощей и фруктов. В этой статье мы подробно рассмотрим, как создать умный огород с использованием платформы Arduino, охватывая все этапы – от мониторинга почвы и температуры до автоматического полива.

Необходимое оборудование и материалы

Прежде чем приступить к созданию умного огорода, необходимо собрать все необходимое оборудование и материалы. Вам понадобятся:

•
  Arduino Uno (или другая плата Arduino):

  Это мозг нашей системы, который будет обрабатывать данные с датчиков и управлять исполнительными механизмами.
•
  Датчик влажности почвы:

  Определяет уровень влажности почвы, что критически важно для здоровья растений.
•
  Датчик температуры и влажности (DHT11/DHT22):

  Измеряет температуру и влажность воздуха, что влияет на рост растений.

• Реле-модуль:


  Используется для управления насосом, позволяя Arduino включать и выключать его.

•
  Водяной насос:

  Обеспечивает автоматический полив.
•
  Провода для подключения:

  Для соединения всех компонентов.
•

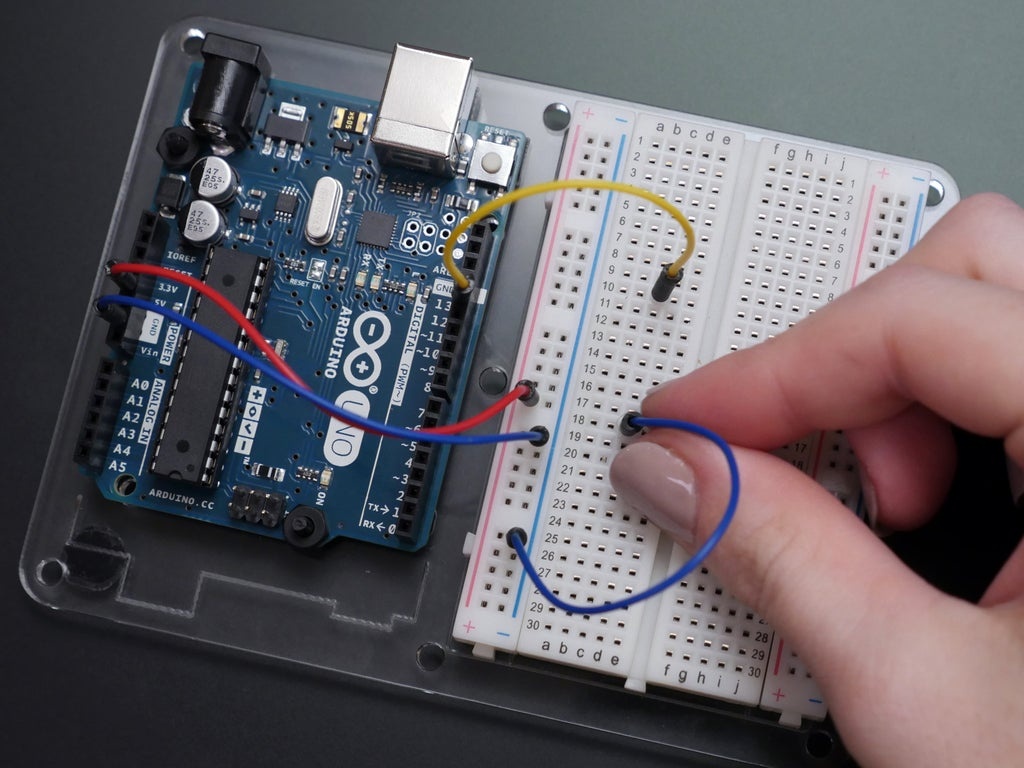

  Макетная плата (breadboard):

  Для прототипирования и тестирования схемы.

• USB-кабель:


  Для подключения Arduino к компьютеру.

•
  Источник питания для насоса:

  Обычно отдельный блок питания, соответствующий напряжению насоса.

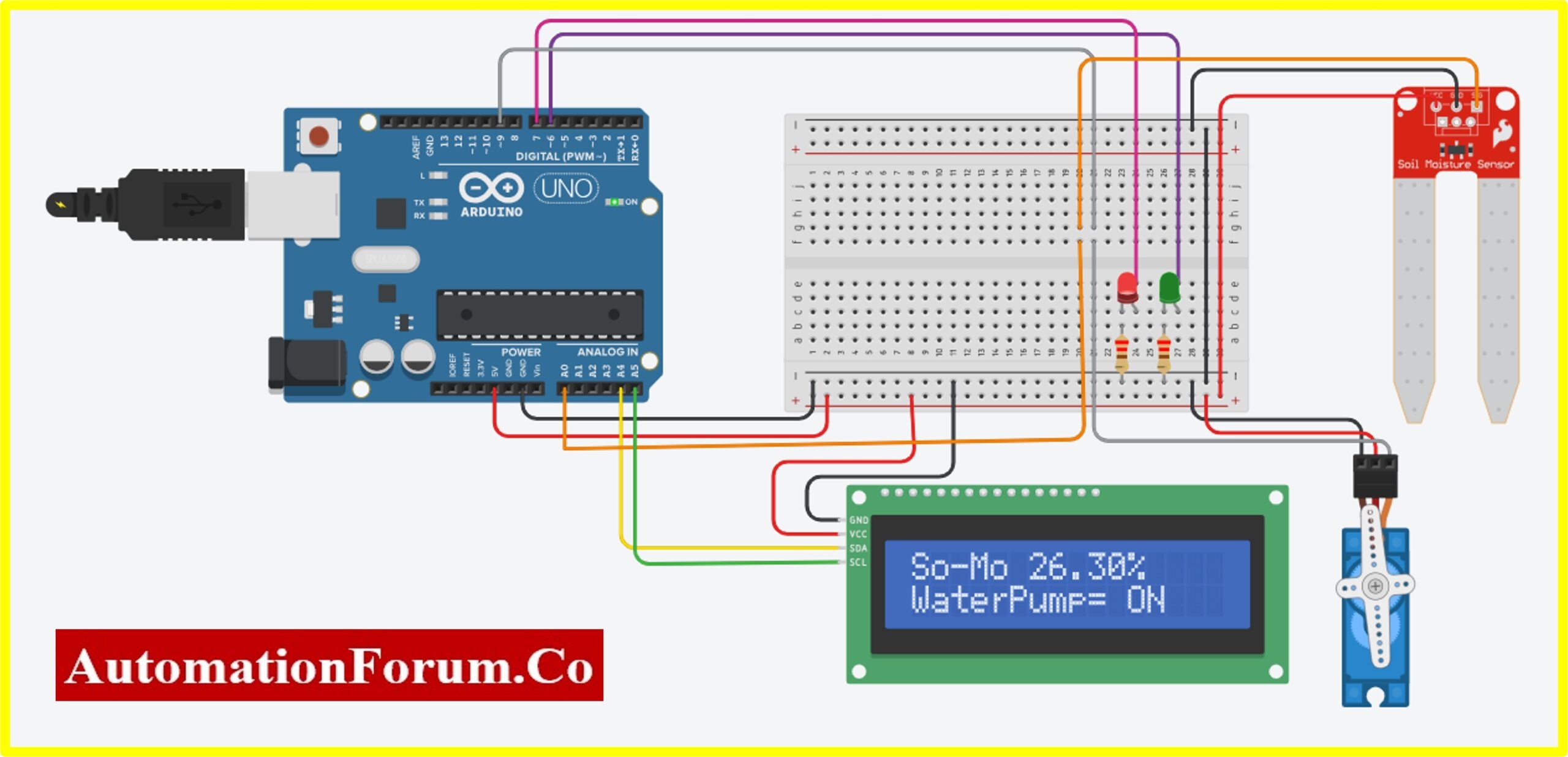

Сборка схемы подключения

После подготовки оборудования приступаем к сборке схемы. Подключение датчиков и реле к Arduino достаточно простое:

•
  Датчик влажности почвы:

  Подключите VCC к 5V Arduino, GND к GND Arduino, а аналоговый выход (A0) к аналоговому входу Arduino (A0).
•
  Датчик DHT11/DHT22:

  Подключите VCC к 3.3V или 5V Arduino (в зависимости от модели датчика), GND к GND Arduino, а цифровой выход (DATA) к цифровому входу Arduino (например, D2).
•
  Реле:

  Подключите VCC реле к 5V Arduino, GND к GND Arduino, а управляющий вход (IN) к цифровому входу Arduino (например, D8). Убедитесь, что реле рассчитано на напряжение и ток, необходимые для работы насоса.

Программирование Arduino

Теперь приступаем к программированию Arduino. Вам потребуется установить Arduino IDE и выбрать правильную плату Arduino. Ниже приведен пример кода, который считывает данные с датчиков и управляет реле:

#include <DHT.h>

#define DHTPIN 2     // Цифровой пин, подключенный к DHT
#define DHTTYPE DHT11   // DHT 11
#define SOIL_MOISTURE_PIN A0
#define RELAY_PIN 8

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  dht.begin();
  pinMode(RELAY_PIN, OUTPUT);
}

void loop() {
  // Считываем данные с датчика влажности почвы
  int moistureValue = analogRead(SOIL_MOISTURE_PIN);
  float moisturePercentage = map(moistureValue, 0, 1023, 0, 100);

  // Считываем данные с датчика температуры и влажности
  float temperature = dht.readTemperature();
  float humidity = dht.readHumidity();

  // Выводим данные в Serial Monitor
  Serial.print("Влажность почвы: ");
  Serial.print(moisturePercentage);
  Serial.print("%\t");
  Serial.print("Температура: ");
  Serial.print(temperature);
  Serial.print("°C\t");
  Serial.print("Влажность: ");
  Serial.println(humidity);

  // Управление реле на основе данных о влажности почвы
  if (moisturePercentage < 20) {  // Если влажность ниже 20%, включаем насос
    digitalWrite(RELAY_PIN, HIGH);
  } else {
    digitalWrite(RELAY_PIN, LOW);
  }

  delay(5000); // Пауза 5 секунд
}

В этом коде мы определяем пины для подключения датчиков и реле, а также используем библиотеку DHT для работы с датчиком температуры и влажности. Код считывает данные с датчиков, выводит их в Serial Monitor и включает/выключает реле в зависимости от уровня влажности почвы. Значение порога влажности (20%) можно изменить в зависимости от типа почвы и потребностей растений.

Настройка и калибровка

После загрузки кода на Arduino необходимо настроить и откалибровать систему. Откалибруйте датчик влажности почвы, чтобы убедиться, что он правильно измеряет уровень влажности. Для этого сравните показания датчика с фактическим уровнем влажности почвы, измеренным другим способом. Также необходимо настроить порог влажности, при котором будет включаться полив. Этот порог зависит от типа почвы, типа растений и погодных условий.

Визуализация данных и удаленный мониторинг

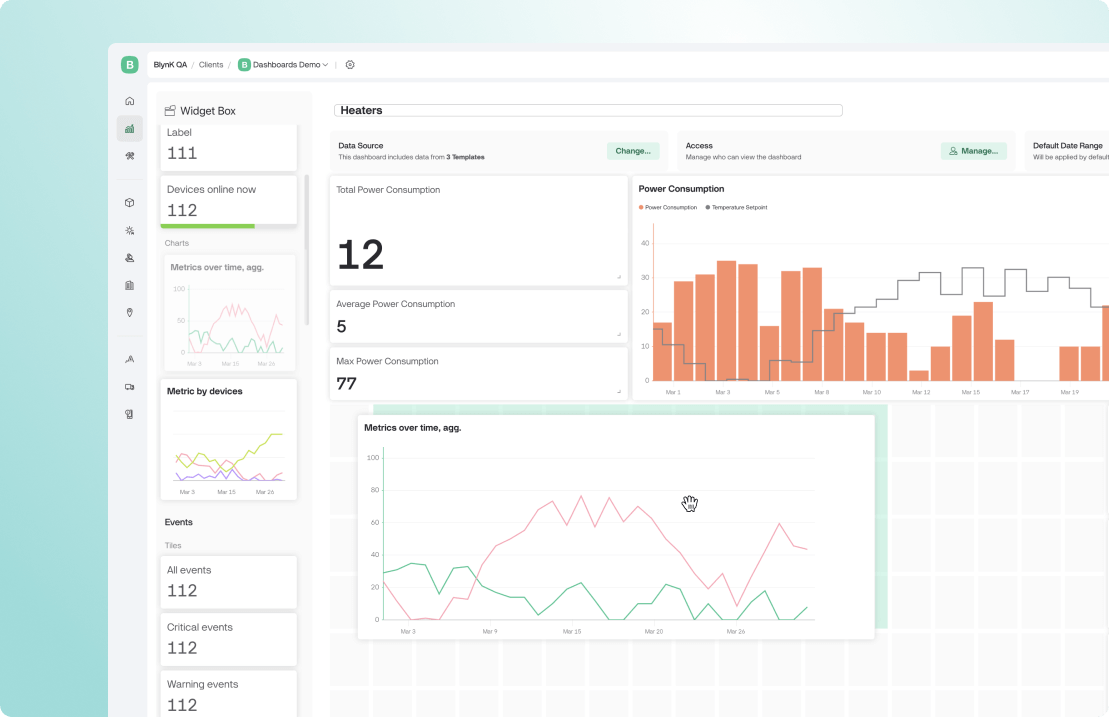

Для удобства мониторинга данных можно использовать различные платформы визуализации, такие как ThingSpeak, Blynk или Adafruit IO. Эти платформы позволяют создавать графики и дашборды для отображения данных с датчиков в реальном времени. Кроме того, можно настроить систему уведомлений, чтобы получать сообщения о критических изменениях в данных, например, о низком уровне влажности почвы или высокой температуре воздуха.

Адаптивное управление поливом

Для повышения эффективности полива можно реализовать систему адаптивного управления. Эта система учитывает различные факторы, такие как погодные условия, тип почвы и потребности растений, для определения оптимального времени и продолжительности полива. Например, если прогнозируется дождь, система может отложить полив или сократить его продолжительность.

Заключение

Создание умного домашнего огорода с использованием Arduino – это увлекательный и полезный проект, который позволяет повысить урожайность, экономить воду и время, а также получить максимум удовольствия от процесса выращивания растений. С помощью датчиков, реле и Arduino можно создать систему, которая автоматически мониторит состояние почвы и воздуха, управляет поливом и предоставляет информацию о состоянии растений в реальном времени. Этот проект подходит для начинающих и опытных энтузиастов, которые хотят внедрить современные технологии в свой огород.
